告別頻繁維修：提升側攪拌機械密封運行周期的實用指南

引言：側攪拌密封——被忽視的“故障高發區”

在化工、脫硫、造紙等行業中，側入式攪拌器因其安裝位置特殊、維護空間受限，一直是設備管理的難點。相比于頂入式攪拌，側攪拌的機械密封不僅要承受釜內介質的腐蝕和沖刷，還要應對攪拌軸懸臂結構帶來的徑向擺動和葉輪旋轉產生的軸向推力——這是一個多重應力疊加的惡劣工況。

據統計，側攪拌機械密封的平均使用壽命往往遠低于設計值，頻繁的泄漏和更換不僅增加備件成本，更可能導致整條生產線停運。然而，通過科學的選型、規范的安裝和精細的維護，將密封運行周期從數千小時延長至20000小時以上并非遙不可及。

本文將結合行業最佳實踐和真實案例，為您提供一套提升側攪拌機械密封運行周期的系統方案。

第一章：側攪拌機械密封的“特殊困境”

1.1 側攪拌的獨特挑戰

與頂入式攪拌不同，側攪拌具有以下結構特點，這些特點正是密封故障的根源：

1.2 典型故障模式

根據行業統計，側攪拌機械密封的失效主要集中在以下幾種模式：

1. 振動導致的密封失效：軸系晃動使密封端面無法穩定貼合，產生間歇性泄漏

2. 顆粒物進入密封面：漿液中的固體顆粒嵌入端面，造成劃傷和磨損

3. 干磨燒毀：啟動前未排空或沖洗液中斷，密封面瞬間過熱

4. O型圈老化/擠出：高溫或高壓下輔助密封失效

真實案例：某脫硫裝置吸收塔側攪拌器出現機封漏漿，更換新機封后情況反而加重，最終機封固定螺栓因軸晃動而斷裂。檢查發現攪拌器葉片已脫落——根本原因不在密封本身，而在于軸系損壞導致的對中失效。

第二章：選型——奠定長周期運行的基礎

2.1 密封結構的“四大要素”

針對側攪拌的特殊工況，密封選型應重點關注以下設計要素：

要素一：集裝式結構

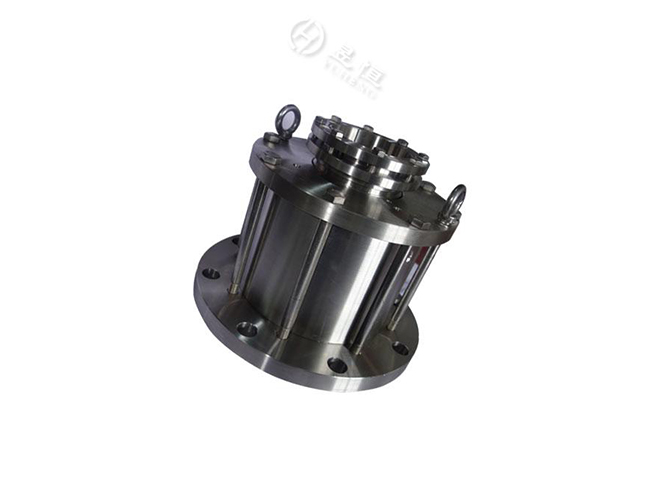

優先選用集裝式機械密封。集裝式密封將動環、靜環、彈簧、軸套、壓蓋等預組裝為一個整體模塊，現場安裝時無需拆解，可大幅降低安裝誤差。

要素二：內置軸承設計

這是側攪拌密封的核心技術特征。在密封腔內集成調心軸承，可有效承受攪拌軸的徑向擺動和部分軸向推力，使軸跳動量控制在密封允許范圍內。部分先進設計甚至采用雙軸承結構，進一步提高抗軸向推力能力。

要素三：彈簧外置（不與介質接觸）

側攪拌介質常含顆粒物（如脫硫漿液含石膏、石灰石等）。若彈簧與介質接觸，顆粒物會堵塞彈簧間隙，導致補償環無法浮動。彈簧外置設計可從根本上避免此問題。

要素四：沖洗方案的配置

對于含固體顆粒的工況，必須配置外沖洗方案（類似API PLAN 32），用清潔流體沖洗密封端面，防止顆粒進入摩擦副。沖洗液壓力應高于釜內壓力0.15-0.2MPa。

2.2 推薦選型參數速查

第三章：安裝——精度決定壽命

3.1 安裝前的“硬指標”

密封安裝前，必須對攪拌器本體進行精度檢查。這些指標若不合格，再好的密封也無濟于事：

3.2 安裝步驟詳解

第一步：清潔與潤滑

• 清洗密封腔體、軸套及所有密封件

• 在O型圈及接觸面涂抹潤滑劑（需與介質相容）

• 注意：浮裝式靜環不帶防轉銷的結構，不宜涂油，應干式裝入

第二步：靜環安裝

• 將靜環平穩裝入壓蓋，確保防轉銷卡入槽內

• 緊固壓蓋螺栓必須對角均勻擰緊，防止靜環偏斜碎裂

第三步：動環組件安裝

• 將集裝式密封整體套入軸端

• 緊固傳動座緊定螺釘，分2-3次均勻擰緊

• 用手推動補償環，應能靈活移動并自動彈回

第四步：最終確認

• 手動盤車，感受旋轉阻力應均勻、無卡滯

• 確認定位片（若有）已拆除

重要禁忌：

• ? 嚴禁敲擊密封組件

• ? 嚴禁在未對中的情況下強行安裝

• ? 嚴禁在無介質狀態下啟動攪拌

第四章：維護——從被動維修到主動管理

4.1 日常巡檢“四步法”

第一步：每日監測

• 檢查密封有無可見泄漏

• 觸摸密封腔體溫度（或查看溫度儀表）

• 聽辨有無異常噪音（摩擦聲、撞擊聲）

第二步：每周記錄

• 記錄沖洗液/隔離液壓力、流量

• 對比趨勢變化，及早發現異常

第三步：振動監測（關鍵?。?/p>

• 側攪拌對振動極其敏感，建議每日用測振儀檢測軸承部位

• 振動值超過ISO 10816標準的Ⅱ級時需停機檢查

• 每季度進行頻譜分析，識別早期不平衡或對中問題

第四步：溫度管控

• 軸承溫度應低于70℃（環境溫度+40℃）

• 采用紅外熱像儀每月掃描熱分布，溫差＞15℃時排查異常

4.2 定期檢修計劃

4.3 特護期管理——真實案例的啟示

某脫硫裝置吸收塔側攪拌器出現密封泄漏，但因生產需要無法立即停運檢修。維護團隊采取了以下特護措施，成功堅持至計劃停機：

• 對機封加裝外部固定護板，臨時控制泄漏

• 實行24小時巡檢特護

• 發現螺栓斷裂立即連夜焊接修復

最終堅持至計劃停機，經檢查發現根本原因是葉片脫落導致軸晃動。返廠修復葉輪后，密封恢復正常。

啟示：臨時措施只是“治標”，必須利用停機機會徹底排查軸系、葉輪等根本問題。

第五章：先進策略——向預測性維護升級

5.1 在線狀態監測

在關鍵側攪拌設備上安裝在線狀態監測系統（CMS），通過傳感器實時采集：

• 振動頻譜

• 溫度分布

• 電機電流

• 密封泄漏量

利用AI算法分析趨勢，實現故障的早期預警和預測性維護。

5.2 設備全生命周期檔案

建立每臺側攪拌的電子檔案，記錄：

• 每次維護的扭矩值、間隙數據

• 密封更換周期和失效模式

• 振動、溫度的歷史曲線

通過數據分析，可識別設備的劣化趨勢，優化維護策略。

5.3 技術升級選項

對于長期受密封故障困擾的設備，可考慮以下升級方案：

1. 雙軸承密封改造：在密封腔內增加第二組軸承，增強抗軸向推力能力，適用于設備精度已下降的老舊設備

2. 密封改填料（特定情況）：某化肥廠動力脫硫裝置在密封頻繁失效后，將機封改為填料密封，降低了檢修難度和備件費用。注意：此方案適用于環保要求較低的工況，非普遍推薦

結語：系統思維，方能告別頻繁維修

側攪拌機械密封的頻繁失效，往往不是密封件本身的問題，而是選型、安裝、維護、工況四個環節的系統性缺陷。

提升運行周期的核心路徑可概括為：

正確選型（結構匹配工況）→ 精準安裝（精度達標）→ 科學維護（監測+預防）→ 持續改進（升級+數字化）

通過執行這一閉環管理策略，結合PDCA循環持續優化，側攪拌機械密封的平均故障間隔時間（MTBF）可提升至40000小時以上，綜合維護成本降低25% 。

當您下次遇到密封泄漏時，請不要只盯著密封件——檢查一下軸跳動、沖洗液、軸承狀態……也許真正的“元兇”就藏在您忽略的角落里。
