結晶、聚合、粘稠介質：釜用密封的防堵塞設計

引言：當密封遇到“糖漿”——三類最難纏的工況

在化工生產中，有這樣一類特殊的工況：介質會像糖漿一樣粘稠、會在設備表面結出硬殼、會在反應過程中變成固體。這就是結晶、聚合、高粘稠介質——釜用機械密封的“終極考驗”。

結晶介質：溶液在溫度變化或溶劑蒸發時析出固體晶體，如氯堿行業的鹽析反應。

聚合介質：小分子單體在引發劑作用下聚合成大分子高聚物，如PVC、聚酯、聚乙烯生產。

高粘稠介質：流動性極差的膏狀物或熔體，如涂料、膠粘劑、聚酯熔體。

這三類介質的共同特點是：極易在密封腔死角堆積、固化、堵塞。一旦彈簧被“糊死”、補償環失去浮動能力，密封便會在短時間內失效。根據行業統計，在易結晶、含顆粒工況下，機械密封的早期失效中超過60%與堵塞直接相關。

本文將深入剖析防堵塞密封的核心設計理念，為您提供從選型到維護的完整解決方案。

第一章：堵塞的“罪魁禍?zhǔn)住薄N介質的破壞機制

1.1 結晶介質：溫度變化的“副產品”

典型代表：氯乙烯（VCM）、鹽溶液、尿素溶液、糖漿。

堵塞機制：

• 當介質溫度降低或溶劑蒸發時，溶解物析出形成晶體

• 晶體在密封腔的死角、彈簧間隙、O型圈溝槽中沉積

• 隨著晶體堆積，彈性元件失去補償能力，密封端面無法貼合

案例分析：某氯堿廠結晶反應釜的機械密封頻繁泄漏，解體后發現彈簧被鹽晶體完全“糊死”，用手按壓無法回彈。

1.2 聚合介質：反應過程的“粘壁效應”

典型代表：PVC（聚氯乙烯）、聚苯乙烯、聚酯、聚乙烯。

堵塞機制：

• 聚合反應過程中，單體轉化為高分子聚合物，粘度急劇上升

• “粘釜物”——聚合過程中粘附在釜壁和攪拌軸上的聚合物——是密封的主要威脅

• 粘釜物脫落形成的硬質顆粒進入密封腔，劃傷密封端面或堵塞彈簧

聚合釜工況對比：

1.3 高粘稠介質：流動性的“天敵”

典型代表：涂料、油墨、膠粘劑、聚酯熔體、瀝青。

堵塞機制：

• 介質本身流動性差，難以進入密封端面形成潤滑膜

• 在密封腔中流動緩慢，容易滯留并固化

• 啟動扭矩大，密封面易發生干摩擦

特殊挑戰：高粘稠介質往往與高溫、高真空工況相伴出現，如聚酯終聚釜需要在300℃、高真空下運行。

第二章：防堵塞設計的四大核心策略

2.1 結構設計——讓堵塞“無處藏身”

策略一：大彈簧/彈簧外置

設計要點：選用大直徑、大間隙的彈簧結構，或?qū)椈芍糜谇鍧嵔橘|(zhì)側（不與釜內介質接觸）。

原理：小間隙彈簧容易被結晶物或聚合物顆粒填滿而失效；大彈簧間隙大，顆粒不易滯留；彈簧外置則從根本上避免了接觸污染介質。

標準依據：HG/T 2269-2020《釜用機械密封技術條件》及API 682標準均推薦在含顆粒工況下采用彈簧外置設計。

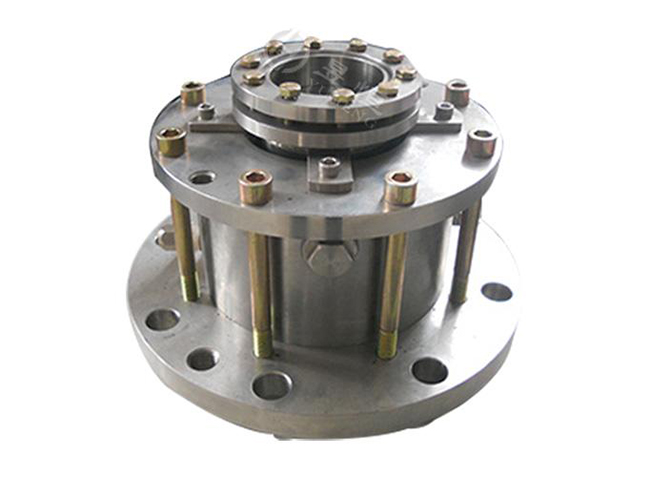

策略二：集裝式結構

設計要點：采用集裝式機械密封，將動環、靜環、彈簧、軸套、壓蓋等預組裝為一個整體模塊。

優勢：

• 減少現場安裝誤差，避免密封件磕碰

• 密封腔流道經過優化設計，無死角

• 拆卸時整體取出，便于清洗維護

策略三：內置軸承

設計要點：在密封腔內集成調心軸承或雙列圓錐滾子軸承。

原理：結晶、聚合反應常導致攪拌軸負荷不均、振動加大。內置軸承可有效承受軸的徑向擺動和軸向推力，將軸跳動量控制在密封允許范圍內（≤0.1mm）。

案例：某反應釜通過將軸承徑向游隙從0.10mm調整為0.06mm，使同軸度達標，密封泄漏問題得以解決。

2.2 材料選擇——抗磨、耐腐蝕、不粘附

摩擦副材料：硬對硬是首選

對于含固體顆粒或結晶物的工況，硬質合金對硬質合金（如碳化硅對碳化硅） 是首選。

數據支撐：優質碳化硅（SSiC）的硬度僅次于金剛石，可有效抵抗硬質顆粒的劃傷。

輔助密封材料：耐介質、耐高溫

案例：某反應釜機械密封原用丁腈橡膠O形圈，被氯乙烯溶脹失效；更換為氟橡膠后問題解決。

2.3 沖洗方案——用清潔流體“隔離”污染

對于結晶、聚合、高粘稠介質，必須配置有效的沖洗/隔離液系統，這是防堵塞的核心手段。

方案選擇指南

隔離液系統的技術要求

根據HG/T標準及行業實踐：

• 壓力要求：隔離液壓力應高于釜內壓力0.05~0.10MPa（過高會加速端面磨損，過低則密封失效）

• 溫度要求：密封腔溫度應控制在隔離液飽和蒸汽壓以下，裕量不小于30%

• 流量要求：確保密封面充分冷卻和潤滑

注意：隔離液系統不是“可有可無”的附屬品，而是防堵塞密封的“生命線”。

2.4 密封腔流道優化——消除“死角”

設計要點：

• 密封腔流道應圓滑過渡，避免臺階、死角和滯留區

• 沖洗液入口應正對密封端面，確保流體直接沖刷摩擦副

• 出口位置應設置在高處，便于排空和排氣

依據：GB/T 33509-2017《機械密封通用規范》對密封腔設計有明確要求。

第三章：面向特定工況的“定制化”方案

3.1 PVC懸浮聚合釜方案

工況特點：介質含VCM單體（對橡膠有溶脹性）、PVC顆粒、粘釜物。

推薦配置：

• 密封型式：雙端面集裝式機械密封

• 摩擦副：碳化硅對碳化硅（SSiC/SSiC）

• 輔助密封：全氟醚橡膠（FFKM）或氟橡膠

• 沖洗方案：Plan 53B（加壓隔離液）

• 彈簧設計：外置大彈簧

關鍵點：需定期清理釜內壁粘釜物，減少硬質顆粒來源。

3.2 聚酯終聚釜方案

工況特點：極高粘度（熔體）、300℃高溫、高真空。

推薦配置：

• 密封型式：集裝式唇形密封或特殊設計雙端面密封

• 摩擦副：碳化硅對碳化硅

• 輔助密封：PTFE波紋管或柔性石墨（橡膠類不可用）

• 沖洗方案：Plan 52/53+加熱夾套

關鍵點：高真空下密封面易被“吸開”，需確保彈簧力足夠克服反向壓差。

3.3 極端工況的“終極方案”——串聯密封

對于高粘度、易結晶、含顆粒的極端工況，可考慮盤根密封+機械密封的串聯結構。

工作原理：

• 一級密封（盤根）：直接接觸介質，起阻封作用，允許少量介質與隔離液滲透

• 二級密封（機械密封）：用隔離液潤滑，運行在清潔環境中

• 盤根磨損后可緊固調整，延長整體壽命

適用場景：當常規雙端面密封仍無法滿足長周期運行時，此方案可作為升級選項。

第四章：安裝與維護——防堵塞的最后一道防線

4.1 安裝階段的特殊要求

4.2 日常巡檢要點

每日檢查：

• 隔離液壓力、液位是否正常

• 密封有無可見泄漏

• 密封腔溫度是否異常升高

每周檢查：

• 沖洗液/隔離液是否污染變色（污染說明一級密封有泄漏）

• 管路過濾器有無堵塞

4.3 預防性維護計劃

4.4 長時間停用注意事項

根據行業經驗：

• 若設備停用超過72小時，應對密封平衡罐進行泄壓

• 重新啟用前，需排空密封腔空氣、補充密封液、確認冷卻水暢通

結語：防堵塞設計的“組合拳”

結晶、聚合、高粘稠介質對機械密封的挑戰是系統性的，單一措施往往難以奏效。成功的防堵塞方案需要“組合拳”：

1. 結構上：大彈簧/彈簧外置 + 集裝式 + 內置軸承

2. 材料上：硬對硬摩擦副 + 耐介質輔助密封

3. 系統上：有效的沖洗/隔離液方案 + 優化的流道設計

4. 維護上：規范的安裝 + 定期巡檢 + 預防性更換

正如行業專家所言：“成功的密封方案絕不僅僅是提供一個密封件，而必須是包括精準的工況分析、密封系統的整體設計、以及專業的安裝與服務的系統性工程?！?a target="_blank">

當您下次面對容易“堵塞”的介質時，請記?。悍蓝氯皇沁x一個“更貴”的密封，而是選一個“更對”的系統。

延伸閱讀：

• 本系列前文：《一步一步：釜用機械密封的標準化安裝流程與規范》

• 《密封冷卻系統失效：被低估的機械密封“殺手”》

• 《告別頻繁維修：提升側攪拌機械密封運行周期的實用指南》

• 《選型指南：根據壓力、溫度、轉速確定釜用密封方案》

*（注：本文參數基于HG/T 2269-2020、GB/T 33509-2017及API 682等行業標準，具體選型請結合設備說明書及專業工程師建議進行。）*
