一步一步：釜用機械密封的標準化安裝流程與規范

引言：為什么標準化安裝是釜用機械密封的“生命線”？

在化工、制藥及精細化工生產中，搪玻璃反應釜與不銹鋼反應釜是核心的反應設備。而釜用機械密封作為攪拌軸與釜體之間的動密封元件，被譽為反應釜的“心臟”。據統計，約 60% 的反應釜非計劃停機都與密封失效有關，其中超過半數的早期失效源于安裝不當，而非密封件本身的質量問題 。

不規范的安裝可能導致密封端面損壞、彈簧卡滯或O型圈擠出，進而引發物料泄漏，造成安全事故和巨大的經濟損失。本文將依據 HG/T 2269-2003 《釜用機械密封技術條件》及行業實踐，為您詳細拆解一套標準化的安裝流程與規范 。

第一階段：安裝前的深度準備

在打開密封包裝之前，必須完成以下確認工作。這是保證密封長期穩定運行的基石。

1. 主機精度檢查（不可逾越的硬性指標）

機械密封是精密部件，對安裝環境極其敏感。在拆封前，必須先檢查攪拌軸的精度是否達標：

• 徑向跳動量：對于鋼制反應釜，攪拌軸在密封處的徑向跳動量應小于 d/100mm（d為軸徑）；對于搪玻璃反應釜，由于玻璃層較脆，要求更高，需小于 d/30mm 。

• 軸向竄動量：攪拌軸的軸向竄動量必須控制在 ±0.5mm 以內。如果竄動量過大，應考慮在機架內增設推力軸承 。

• 軸或軸套表面：與密封配合處的表面粗糙度應達到 Ra≤1.6μm，硬度建議不低于 HRC 45，且無毛刺、銹蝕 。




2. 環境與清潔度控制

• 清潔度：機械密封的摩擦副端面（動環與靜環）精度極高。任何細小的灰塵、焊渣或鐵屑都可能導致密封面泄漏。安裝前應用無紡布和丙酮（或酒精）徹底清洗密封腔體及軸頸 。

• 倒角處理：檢查軸端是否有 3×20° 的倒角并圓滑過渡，這是為了防止安裝時O型圈被銳邊劃傷 。

第二階段：標準化安裝執行步驟

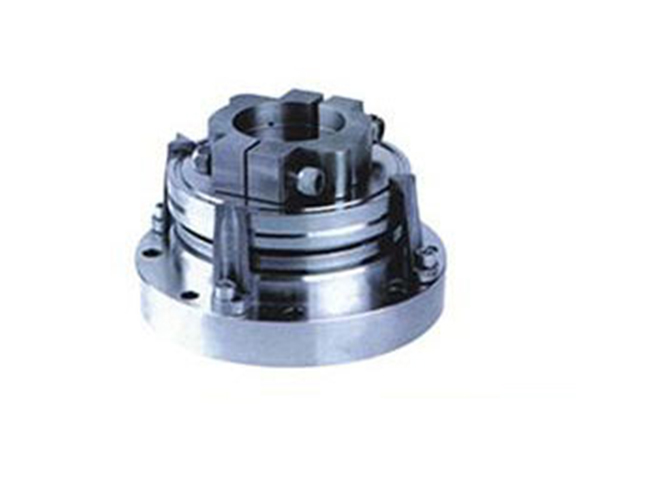

目前工業上廣泛采用集裝式機械密封，因其安裝簡單、不易損壞。但無論是集裝式還是非集裝式，原理相通。

步驟 1：靜環組件的安裝

• 操作：將靜環套上輔助密封圈（O型圈），涂抹少許潤滑劑（如硅脂），輕輕推入密封壓蓋（或釜口法蘭）。

• 關鍵點：確保靜環背部的防轉銷卡入槽內，且靜環端面與壓蓋端面平行。緊固壓蓋螺栓時，必須使用扭矩扳手對角均勻擰緊，防止單邊壓偏導致靜環碎裂 。

步驟 2：動環與軸套的預裝

• 潤滑：在動環的O型圈及軸套內孔涂抹潤滑油，以減少摩擦阻力，防止安裝時因干澀導致O型圈扭轉或切傷。

• 套入：將動環組件平穩套入攪拌軸。如果是非集裝式，需注意彈簧的旋向（若有要求）或預留壓縮量。

步驟 3：合攏與對中（易出錯的環節）

• 合攏：吊裝減速機與機架，使攪拌軸緩慢穿過靜環。

• 對中：這是“一垂直，兩居中”原則的體現。必須保證攪拌軸心線與密封端面垂直。

• 操作禁忌：嚴禁在未對中的情況下強行組裝，否則會撞碎硬質合金密封面。在穿過靜環時，動作要極其緩慢，避免軸肩撞擊密封端面 。

步驟 4：定位與壓縮量調整

• 設定工作高度：對于集裝式密封，安裝卡板（定位片）在安裝前保持不動，安裝后必須拆除定位片。

• 緊固：擰緊軸套上的緊定螺釘。注意，緊定螺釘應固定在軸上的“光桿”部位或?qū)ｉT設計的凹坑內，切勿固定在鍵槽中，否則運轉中極易松動脫落 。

第三階段：安裝后的調試與驗收

安裝完畢不代表工作結束，嚴格的調試是驗證安裝質量的唯一標準。

1. 手動盤車

• 安裝完成后，應用手盤動聯軸器。感受旋轉阻力，應手感均勻、輕快，無“砂沙”的摩擦聲或明顯的卡滯感。如果盤車沉重，說明密封壓縮量過大或軸心偏移 。

2. 靜壓試驗（冷試）

• 目的：測試端面貼合情況及靜密封點的可靠性。

• 方法：向釜內注入水（或惰性氣體，需視設備壓力等級而定），壓力升至工作壓力。

• 標準：觀察泄漏量。通常軸徑小于 80mm 時，泄漏量應不大于 5ml/h；肉眼觀察應僅為滲潤或不成滴 。

3. 試運行（熱試）

• 空轉禁忌：嚴禁機械密封在無介質潤滑的情況下空轉。干摩擦?xí)趲酌腌妰?nèi)使密封端面溫度急劇升高并燒毀。

• 啟動：先開啟密封冷卻水（若有），再啟動攪拌。對于新建裝置或新密封，建議先進行 30分鐘 的低壓、低速跑合，使密封端面充分磨合 。

特殊工況提示：高溫與高壓

• 高溫工況 （>150°C） ：必須配備冷卻水套或換熱器。安裝時需注意，先通冷卻水建立循環，再通熱媒。避免高溫直接傳導至密封元件導致O型圈碳化 。

• 雙端面密封：對于易燃易爆或有毒介質，必須使用雙端面密封并配備隔離液循環罐（PLAN 52/53） 。安裝時務必保證隔離液壓力高于釜內壓力 0.05~0.2MPa 。

結語

釜用機械密封的安裝是一項“精細活”，必須摒棄“差不多就行”的思維。遵循上述 “先檢后裝、清潔潤滑、慢盤對中、定壓試漏” 的十六字方針，嚴格執行標準化流程，是保障反應釜長周期、安全無泄漏運行的關鍵。

*（注：本文參數基于通用標準，具體安裝請務必結合您所購設備的產品說明書及 HG/T 2269 標準進行。）*
